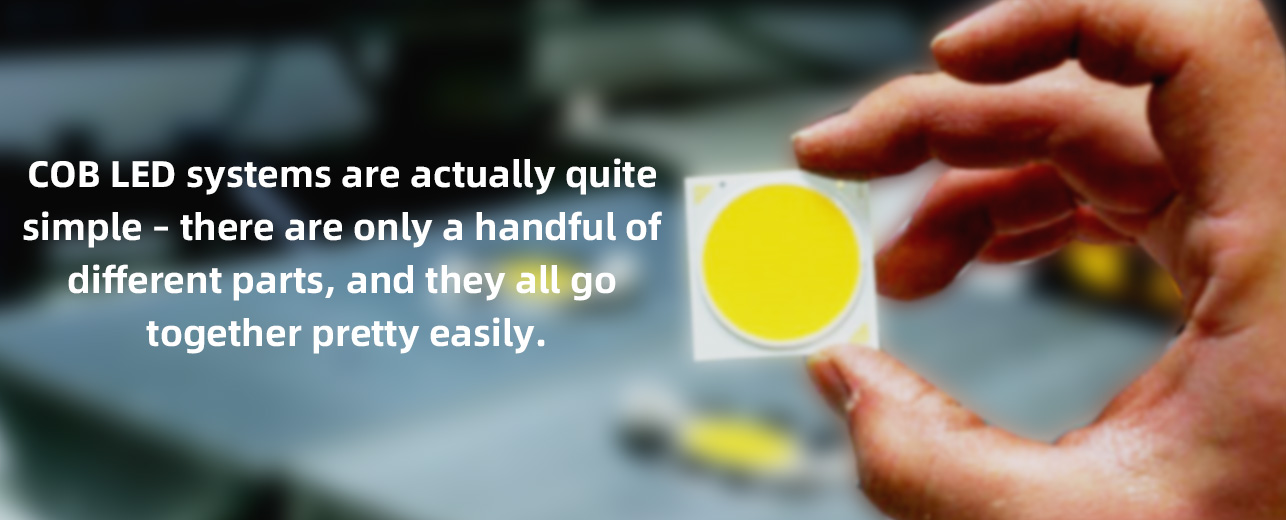

COB LED 系統實際上非常簡單 - 只有少數幾個不同的部件，而且它們都很容易組裝在一起。
COB LED 系統的主要組件是：
? COB LED 本身
? 安裝 COB 的散熱器
? 為 COB 供電的 LED 驅動器
? 連接 COB 和驅動器的電線。
1. COB LED
COB LED 照明系統的主要組件顯然是燈本身。術語 COB 代表“板上芯片”，指的是每個單元實際上是多個 LED（發光二極管）芯片，它們安裝在同一基板上，基板通常是陶瓷或金屬。LED 是半導體，當電子流過結并填充另一側的“電子空穴”時，會產生光子。
COB 制造商發布其產品的數據表，規定每個單元的規格，以及許多不同變量的最小值、典型值和最大值。此處提供了 Cree CXB3590 數據表樣本。數據表中列出了一些 COB 特性示例，包括：
·? 色溫（光的顏色是“暖色”還是“冷色”？）
·? 典型正向電壓（在特定電流水平下，COB 兩端的電壓是多少？）
·? 最大電流（在 LED 損壞前，可以使用多少安培電流驅動它？）
·? 溫度（根據 COB 外殼的溫度，最大額定電流如何變化？）
·? 光通量（在給定電流和溫度下測量時，光有多亮？）
·? 相對光譜分布（COB 產生的光中哪些波長的光最集中？峰值是在藍色范圍還是紅色范圍？）
那么，這些小芯片是如何安裝的？好吧，如果電路板上有螺絲孔，你可以把它們擰下來，但如果可能的話，更好的選擇總是使用支架。
Cob 支架
如果你討厭焊接或沒有烙鐵，那你很幸運。許多 COB 都有配套的支架，可用于將 COB 安裝到散熱器上，還提供插入式連接以將電線連接到 COB 端子。支架安裝在 COB 的頂部，擰入散熱器，夾住 COB 并將其緊緊壓在散熱器上。安裝到位后，你只需將電線推入支架的端子（下圖中銀色支架上的白色塑料件），按下 COB 的角落接觸點。簡單又漂亮！
反射器
如果你想讓光線更聚焦，可以添加反射器，將其連接到 COB 的前面（但這通常需要單獨的適配器）。你可以獲得不同角度、顏色和材料的反射器，具體取決于你需要完成的任務。您還可以將玻璃鏡片或擴散器連接到反射器上，以保護 COB 免受灰塵、水和其他花園污垢的影響。
2. 散熱器
盡管非常節能，但高功率 COB LED 會以熱量的形式耗散大量電能。如果熱量積聚，可能會改變 COB 的特性并隨后損壞設備，因此必須以某種方式將其移除。COB 照明系統中散熱器的唯一目的是將熱量從 COB 中帶走，并使其盡可能保持低溫運行。散熱器通常由鋁制成，鋁是一種很好的導體。
散熱器有許多不同的形狀，從經過測試的真正的“翅片”類型到時髦的新型“針翅片”類型。所有翅片（無論是矩形還是針形）的目的都是盡可能增加散熱器的表面積。更大的表面積使熱量更容易從 COB 傳遞到翅片，再傳遞到空氣中。
除了翅片的形狀外，散熱器主要有兩種類型：主動和被動。
主動式散熱器
主動式散熱器是使用風扇將空氣吹過散熱片以幫助散熱的散熱器。如果您使用主動冷卻散熱器，則可以使用比被動式散熱器小得多的裝置。主動冷卻的風險在于，如果運行風扇的電源出現故障，散熱器本身可能無法充分冷卻 COB。
熱接口
如果您嘗試將 COB 直接安裝到散熱器上，中間沒有任何中間物，則兩者之間的接觸不會很好。安裝到散熱器時，必須確保 100% 的 COB 牢固接觸。每個未接觸的微小孔隙和劃痕都是熱量積聚并導致問題的地方。因此，您需要在 COB 背面使用導熱墊或?qū)岣嗟葘?dǎo)熱接口，以確保盡可能最佳的連接。
3. LED 驅動器
LED 驅動器是一種方便的小盒子，可從電源插座獲取電源并將其轉換為 COB 可以使用的形式。來自插座的電是交流電 (AC)，這不適用于 COB LED - 它們需要直流電 (DC)。
LED 驅動器通常不帶端接，這意味著您必須將交流電源插頭連接到電源線末端（開箱即用，只有 3 根裸線）。您還需要端接連接到 COB LED 電路的正極和負極線，以及控制裝置調光的 2 根電線（有些驅動器帶有內置在裝置中的調光旋鈕，但其他驅動器僅帶有 2 根導線，您必須將電位器連接到這些導線）。
購買 LED 驅動器時，您需要確保它能夠產生足夠的功率（以瓦為單位）來運行所有 COB。您還需要確保它可以在特定電流（以安培為單位）和電壓（以伏特為單位）下產生這種功率。LED 驅動器有兩種類型：恒壓驅動器和恒流驅動器。恒壓驅動器保持其額定電壓穩定并改變其電流輸出，而恒流驅動器保持其額定電流穩定并改變其輸出電壓。C.V. 驅動器通常用于并聯系統，而 C.C. 驅動器通常用于串聯系統。
如果您是 LED 新手，我建議從恒流驅動器開始，因為它們更容易使用，并且通常更適合大多數 LED 應用。恒壓驅動器也很好用，但如果驅動器和 COB 不匹配，設置起來會更棘手，而且容錯性更差。
我建議閱讀這些關于選擇 LED COBS 和匹配驅動器、串聯和并聯 LED COB 以及恒流與恒壓驅動器的帖子，以獲得更詳細的解釋。
4. 接線
這是系統中最簡單的部分——每個人都曾以某種方式使用過電線。你不需要很多電線，但你一定要嘗試找到合適的電線。你需要將所有 COB 連接在一起，然后將 COB 重新連接到驅動器以獲取電源。有關如何連接 COB 的更多信息，請參閱串聯和并聯 LED COB 接線的帖子，以及此帖子以獲取有關為你的系統選擇電線的幫助。在大多數情況下，18 號實心電纜應該可以解決問題，但最好還是檢查一下。
好了，這就是 COB LED 系統的基礎知識！與往常一樣，組裝這些系統時一定要小心謹慎。掌握一些電學知識確實有幫助，因為其中肯定存在風險。如果這不是你的強項，我建議你尋求知識淵博的朋友的幫助。
如果您已準備好了解更詳細的信息，請查看 DIY 指南部分，其中提供了許多構建、文章和計算器，可幫助您構建自己的 LED 生長燈。
如果您有任何疑問，請前往論壇并開始討論！無論您的技能水平如何，我們的社區都很樂意為您提供幫助。
